技術原理

? ? ? 雷達物位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖和接收脈沖的時間間隔與天線到被測介質表面的距離成正比。EMLR-92系列智能雷達物位計采用26G發射頻率，采用先進的微處理器和獨特的回波處理技術及算法，因而比同類產品具有波束角小，能量集中；抗干擾能力強等優點，可以應用于各種復雜工況。

產品特點

1、?波束角小，能量集中，具有更強的抗干擾能力；

2、?多頻段、多結構設計，適應現場各種工況要求；

3、?實時顯示測量結果，操作方便、簡單；

4、?簡單的安裝結構，適應現場各種安裝形態。

? ?

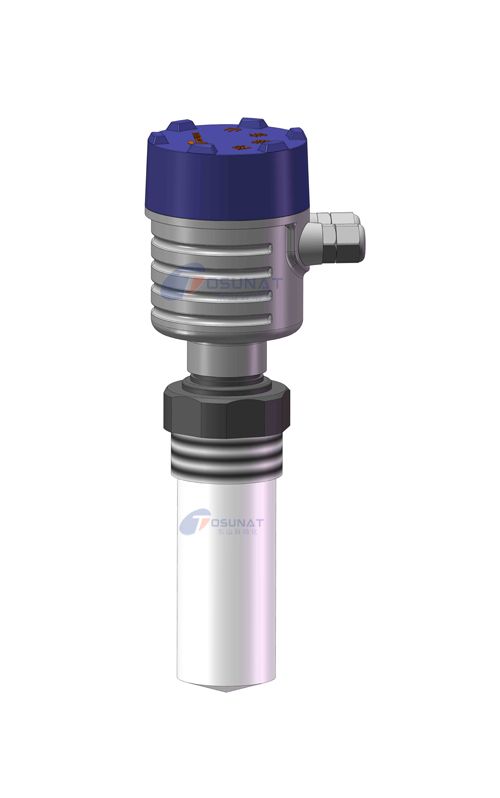

?型? ? ? ?號：EMLR-9211

?應用場合：過程簡單的各種腐蝕性液體

?測量范圍：10m

?測量精度：±5mm

?天線類型：棒式天線，PTFE/PP

?過程溫度：-40~100℃

?過程壓力：-0.1~0.3MPa

?防爆等級：Exia IICT6 Gb

?過程連接：螺紋/法蘭

??輸出信號：4~20mA /HART/RS485 MODBUS

? 電? ? ? ? 源：兩線制（DC24V）

? ? ? ? ? ? ? ? ? ?四線制（DC24V/AC220V）

? ? ? 型??? 號：EMLR-9212

????? 應用場合：耐溫、耐壓、輕微腐蝕的液體

????? 測量范圍：10m/30m/70m

????? 測量精度：±3mm

????? 天線類型：喇叭天線，不銹鋼316L

????? 過程溫度：-40~120℃

????? 過程壓力：-0.1~4MPa

????? 防爆等級：Exia IICT6 Gb

????? 過程連接：螺紋/法蘭/萬向型法蘭

????? 輸出信號：4~20mA /HART/RS485 MODBUS

????? 電??? 源：兩線制（DC24V）

????????????? 四線制（DC24V/AC220V）

? ??

????? 型??? 號：EMLR-9213

????? 應用場合：衛生型液體存儲容器、強腐蝕性容器

????? 測量范圍：10m/30m

????? 測量精度：±3mm

????? 天線類型：喇叭天線，PTFE

????? 過程溫度：-40~130℃

????? 過程壓力：常壓

????? 防爆等級：Exia IICT6 Gb

????? 過程連接：螺紋/法蘭

????? 輸出信號：4~20mA /HART/RS485 MODBUS

????? 電??? 源：兩線制（DC24V）

? ? ? ? ? ? ? ? ? ? 四線制（DC24V/AC220V）

????? 型??? 號：EMLR-9214

????? 應用場合：低介電常數、腐蝕性的液體和強蒸汽、易結露的介質環境

????? 測量范圍：10m/30m/70m

????? 測量精度：±3mm

????? 天線類型：水滴天線，PTFE

????? 過程溫度：-40~130℃

????? 過程壓力：-0.1~1MPa

????? 防爆等級：Exia IICT6 Gb

????? 過程連接：法蘭

????? 輸出信號：4~20mA /HART/RS485 MODBUS

????? 電??? 源：兩線制（DC24V）

? ? ? ? ? ? ? ? ? ??四線制（DC24V/AC220V）
